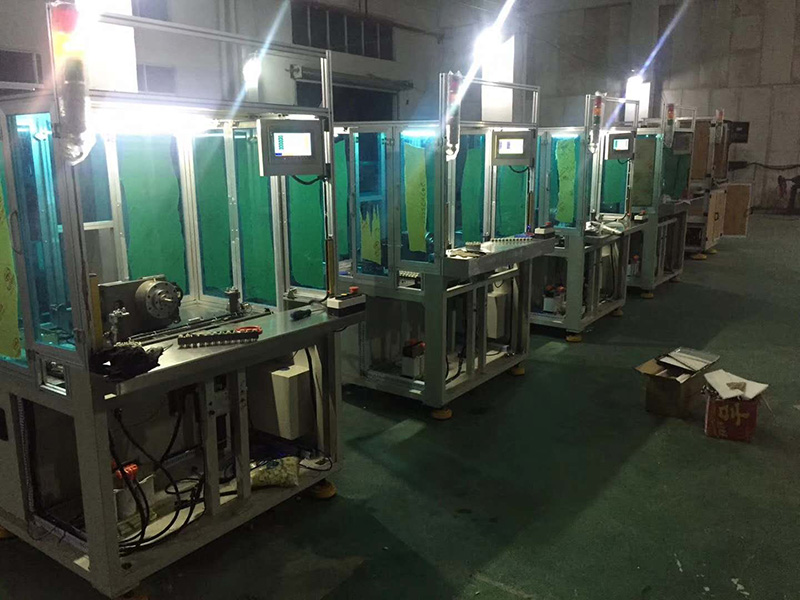

产品名称：凸轮式双工位内绕机
相关说明：
产品概述
本机适用于无刷、航模、水泵、风扇、步进、变频、伺服等各类直流无刷电机生产。
功能及特点
速度快，700-1000 r/min。
三线嘴并绕，效率高。
自动绕线、排线、分度、剪线。
线包紧凑、整齐、美观。
易调整叠厚、槽数，能绕多种产品。
测试电阻、耐压、盐水针孔等全部通过。
技术参数
1.1、结构：日本小田原机构
1.2、外形尺寸：长1000㎜×宽1150㎜×高1850㎜
1.3、使用电源电压：AC 380V ±10% 50HZ
1.4、设备总功率： 4.8KW
1.5、使用气源压力：0.5-0.7MPA,设备总进气口配有气动三联体。
1.6、设备重量：约：1800㎏
1.7、可更换工装达到适绕定子外径：≤Φ70～Φ130mm。
1.8、在外径内径不变适绕定子叠厚： 5～180mm
1.9、适绕漆包线线径（铜线）：Φ0.1-0.7(裸线)。
1.10、绕线速度： 0-700匝/分钟 （参考值：0.1- 0.4mm铜线，700匝/分钟 ； 0.41-0.58mm铜线，650匝/分钟；0.59-0.65mm铜线，600匝/分钟；0.66-0.7mm铜线，550匝/分钟）
1.11、在现机情况下更换工装，凸轮，可适绕定子槽数：6、8、9、12、18
1.12、工位数：单/双工位绕制。
1.13、拉力测试：0.63mm线径 拉力是1.8-2KG。
1.14、电阻测试：三相基本平衡，阻值相差1.0%以内。
1.15、耐压测试：1800V,1S,2mA耐压完全合格。
1.16、除铁芯，漆包线自身质量外。盐水针孔在0-2个。
